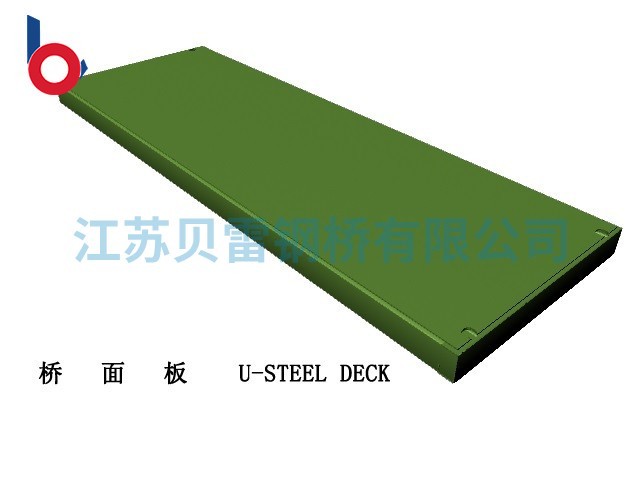

橋面板采用橫梁:橫梁上有4組夾子,用于限制縱梁的位置。兩端焊接有短柱,用于連接斜撐,兩端底面各有3個凹陷。安裝橫梁時,將凹陷的眼睛放入析架下弦桿橫梁墊板上的栓釘中,使橫梁在析架上就位。凹陷的距離與析架的距離相同。橫梁就位后,析架的距離相對固定。橫梁夾具;橫梁夾具由拉桿、懸梁和支撐桿三部分組成;用于固定橫梁。
拉桿端部有凸頭,安裝時將拉桿凸頭扣入橫梁墊板缺口,懸梁的一端勾在析架豎桿的長方孔上,然后用拉桿(或扳手)轉(zhuǎn)動支撐桿,使其壓緊固定橫梁。橫梁夾不能承受很大的向上載荷。因此,當橫梁用夾具夾住時,禁止用千斤頂在橫梁下頂部?v梁有兩種類型:縱梁和無扣縱梁。有扣梁上焊接扣子,橋面兩側(cè)焊接扣子,橋面榫頭安裝在扣子上,橋面兩側(cè)。
