貝雷支撐架和斜撐直接有什么關系

發布時間: 2023/12/22 14:37:11 點擊: 來源: http://r958.cn

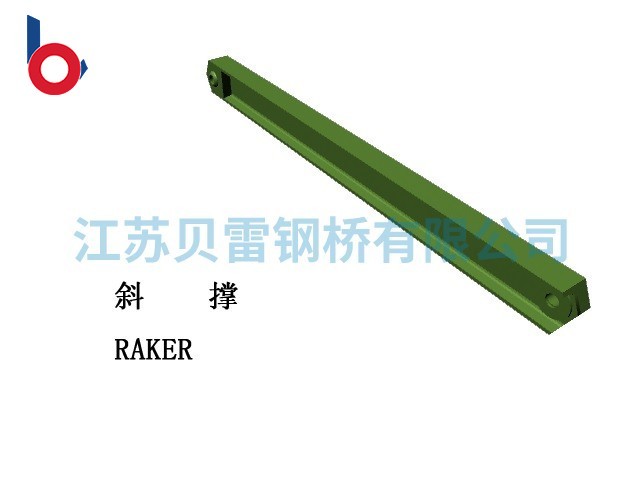

1. 斜撐:斜撐用于增加橋梁的橫向穩定。其兩端各有Ⅰ個空心圓錐形套筒，一端與桁架端豎桿上的支撐架孔連接，另一端與橫梁短柱連接。每節析架在端豎桿上裝Ⅰ對斜撐，橋頭端柱另加1對。斜撐與桁架和橫粱用斜撐螺栓連接。

2．支撐架:支撐架用于第一排與第二排桁架的連接。雙排單層橋，在每節析架(或加強弦桿）頂面中央，水平安裝Ⅰ個支撐架。雙排雙層時，除在頂面安設Ⅰ個支撐架外，還要在上層析架后端豎桿上安裝Ⅰ個支撐架桁架端豎桿也應安裝Ⅰ個）。的4個空心套筒嵌入兩排桁架的支撐架孔內，再用撐架螺栓固定。
