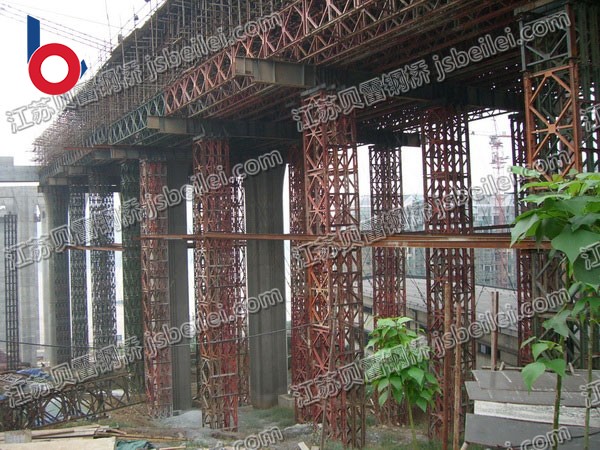

貝雷鋼橋橋頭搭板:橋頭搭板分有扣和無扣兩種,用于連接橋面與路面,其一端搭于橋梁 后一根橫梁上,另一端搭在河岸上,如地基松軟,可埋設共同枕材,搭板支承于共同枕材上。橋頭搭板與縱梁相似,區別在于橋頭搭板的工字鋼中部高12厘米,兩端高與縱梁高相同(10厘米),以保持橋面平順。在彎起翼緣的下面焊有弧形支座。如橋面與路面高差較大,可用兩節或多節搭板,中間用橫梁支承,橫梁置于4個搭板支座內。
1.貝雷鋼橋搖滾:用于控制析架推出方向,并承受橋梁重量。其下面設有半月牙形墊鐵,便于支承在橋座軸梁上。搖滾可上下自由搖動,它的兩側裝有4個小滾輪,當推、拉橋跨時,析架下弦桿始終被控制在搖滾中央,以保證推、拉橋跨時的方向,架橋時,兩岸都應設置搖滾。搖滾重102千克, 大承重量為250千牛。搖滾放在橋座上的高度為37.4厘米,放在橋座和搖滾樣盤。
2.平滾(圖3一38b)﹔用于承受橋梁重量,減少推出時的阻力。在推出岸搖滾后面每隔6米設置1組。每個平滾承重量60千牛。平滾高度19厘米,置于樣盤上時,高度為21.5厘米。
3.貝雷鋼橋搖滾樣盤和平滾樣盤:用于墊穩滾輪,增大滾輪接地面積,克服滾輪下陷,并能簡易而迅速的確定搖滾和平滾的位置。
4.貝雷鋼橋斜面弦桿:用于使有加強弦桿的橋梁在推進過程中從滾輪上順利通過。分陰頭和陽頭兩種﹔安裝在析架下弦桿的起、止兩端,用銷子和斜面弦桿尾部的彎鉤與加強弦桿、析架連接。
