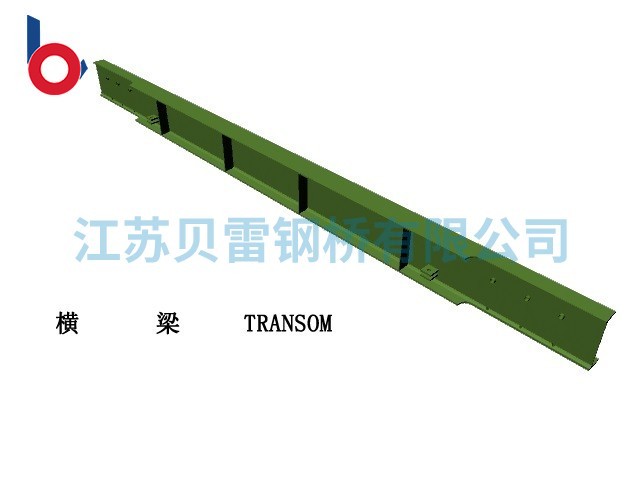

鋼橋橫梁在梁上設置四組夾頭,以限制縱梁的位置。兩端用短柱連接斜撐,兩端底面各有三個凹槽。安裝梁時,將凹槽插入分析架下弦桿墊板上的螺栓釘中,使梁在分析架上就位。凹槽與分析架之間的間距相同。梁到位后,分析架之間的間距相對固定。梁架;梁架夾由拉桿、懸梁和支撐桿四部分組成;用于固定梁架。支撐桿端部有一個凸頭。安裝時,將支撐桿的凸頭扣入橫梁墊板的凹槽中,懸梁的一端鉤在框架豎桿的長方孔上,然后用支撐桿(或扳手)轉動支撐桿擰緊。大梁夾具不能承受較大的向上荷載。因此,當用夾具夾住大梁時,嚴禁用千斤頂抬起大梁。梁的固定。
