貝雷橋連接系包括斜撐、聯板、支撐架、抗風拉桿等。
1.斜撐:斜撐用于增加橋梁的橫向穩定。其兩端各有Ⅰ個空心圓錐形套筒,一端與桁架端豎桿上的支撐架孔連接,另一端與橫梁短柱連接。每節析架在端豎桿上裝Ⅰ對斜撐,橋頭端柱另加1對。斜撐與桁架和橫粱用斜撐螺栓連接。

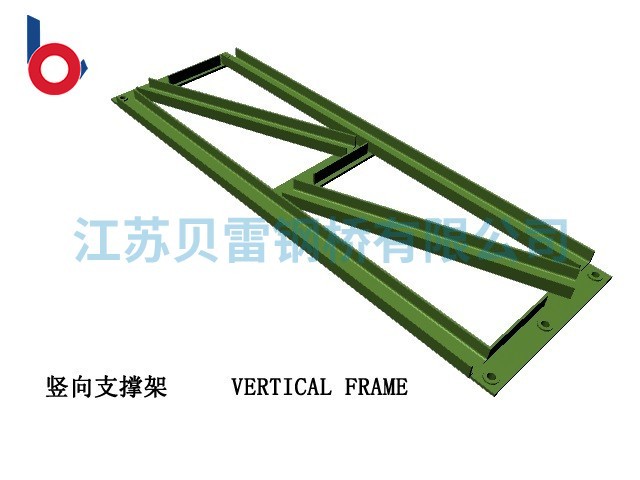

2.支撐架:支撐架用于第一排與第二排桁架的連接。雙排單層橋,在每節析架(或加強弦桿)頂面中央,水平安裝Ⅰ個支撐架。雙排雙層時,除在頂面安設Ⅰ個支撐架外,還要在上層析架后端豎桿上安裝Ⅰ個支撐架桁架端豎桿也應安裝Ⅰ個)。的4個空心套筒嵌入兩排桁架的支撐架孔內,再用撐架螺栓固定。
