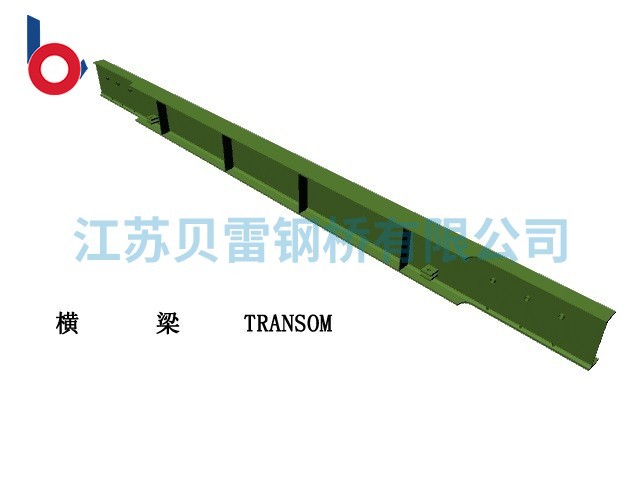

貝雷橋礎由橋座(支座)、座板、搭板、搭板支座等構成。
1.橋座:橋梁端柱支承在橋座軸梁上,軸梁分為3段,架設單排橋梁時,析架端柱支承在軸梁的中段上;架設雙排橋梁時,用兩個橋座,端柱分別支承于兩個橋座軸梁中段上,架設三排橋梁時,仍用兩個橋座,內排端柱支承于1個橋座軸梁中段,中、外排端柱分別支承于另一橋座軸梁的兩邊段上。
2.支撐架﹔支撐架用于第一排與第二排析架的連接。雙排單層橋,在每節析架(或加強弦桿)頂面中央,水平安裝1個支撐架。雙排雙層時,除在頂面安設1個支撐架外,還要在上層析架后端豎桿上安裝1個支撐架(首節析架前端豎桿也應安裝1個)。架設三排橋梁時,支撐架安裝的部位和數量與雙排橋梁相同。安裝時,將兩端的4個空心套筒嵌入兩排析架的支撐架孔內,再用撐架螺栓固定。
3.抗風拉桿:抗風拉桿兩端各有1個銷釘孔,并設有用鏈條系掛的銷釘,利用銷釘使抗風拉桿與析架連接,在抗風拉桿的中部設有連接夾,使抗風拉桿能夠彎折,便于運輸。抗風拉桿上還有松緊螺旋扣,用以調整拉桿長度。螺旋扣內設有長度指示塊,轉動螺旋扣至桿端觸及長度指示塊,則表示拉桿已處于正確長度。螺旋扣的一端有鎖緊螺母,以防拉桿松脫。每節析架交叉設置兩根抗風拉桿,承受垂直于橋梁的橫向風力。安裝拉桿時,必須保持正確長度,擰緊鎖緊螺母,以保證橋梁順直和有效地承受風力。
1.貝雷鋼橋桁架螺栓重3kg,為連接上下層桁架之用。使用方法是將螺栓自下而上插入雙層桁架的螺栓孔內,然后用螺母擰緊。桁架螺栓設有彎曲墊板,當旋緊螺母時,彎曲墊板卡在桁架弦桿內,使螺桿不致隨著螺母轉動。
2.先拆除進出口,再用千斤頂頂起橋梁末端,拆去端柱和橋座,安上搖滾,并在橋梁一端裝上導梁;然后,用人力或機械牽引將桁架徐徐拉回。拉回后,再逐節拆除桁架和其他構件。
3.貝雷鋼橋安裝弦桿螺栓時必須注意將螺桿頭埋在加強弦桿內,不使橋梁推出受到阻礙。撐架螺栓和斜撐螺栓質量標準及要求所有銷子均應完好無損,且安裝時必須上好保險插銷;貝雷梁拼接場地必須平整,必須使用千斤頂將橋端略略抬高,或者預先在橋端接長1節桁架,桁架下弦裝下弦接頭,使該節桁架翹起。
